[プレオーダー] CROWN/Samducksa 韓国レバー CWL-303/309用 5ピン変換 インターフェース ボード基板
プレオーダー開始しました
メーカー生産計画に基づき、入荷次第の発送となります
予めご了承願います
このインターフェースボードは、CROWN/Samducksa 韓国レバー CWL-303/309 向けのオプションパーツです

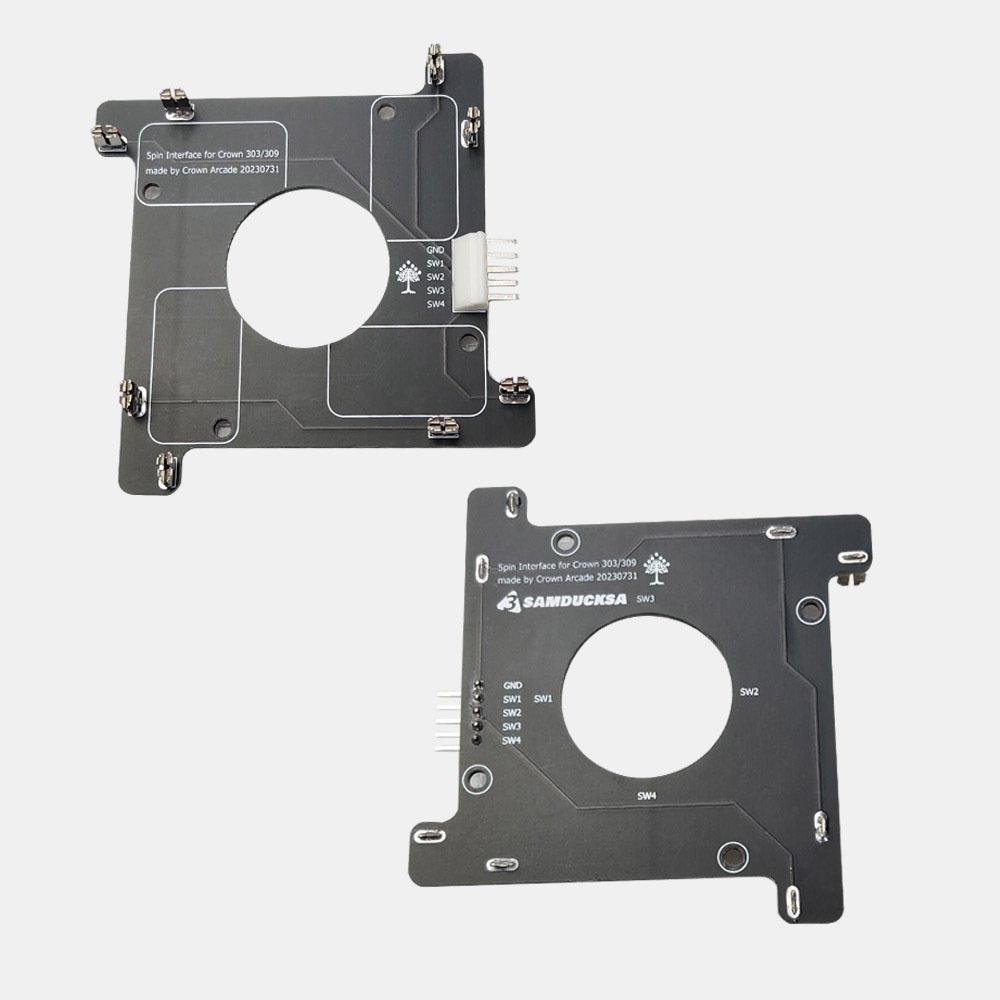

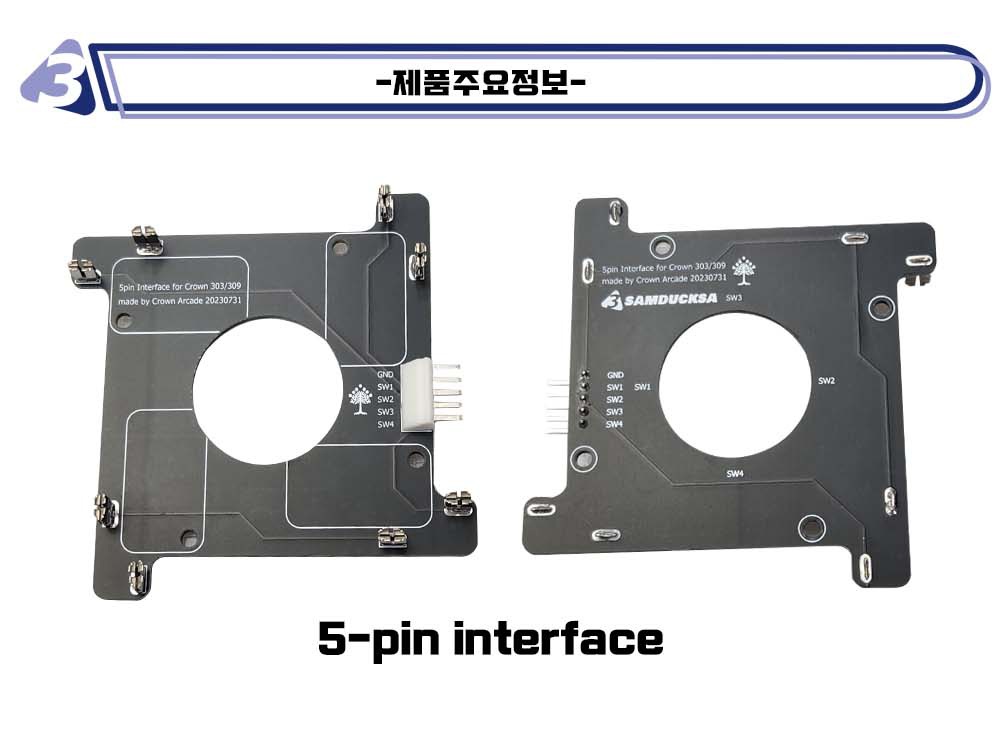

このインターフェース基板は、CROWN/Samducksa 303/309 韓国レバー下部に取り付けるパーツで、三和電子やセイミツ工業で使用されている JST 5ピン ケーブルを取り付けることができます
5pin - 8pin 変換ケーブルはもう必要ありません
この製品の利点は以下の通りです
8つのファストン端子の187コネクターを使用して取り付ける場合、ジョイスティックレバーの上下、左右により多くのスペースが必要ですが、この基板をお使い頂くことで、ジョイスティックレバーの設置スペースを最小化することができます
マイクロスイッチとの間に JST 5ピンコネクターを取り付けたので、ジョイスティックレバーの高さ増加を1.6mm に最小化できました
これは、SHURIKEN を適用した際に高さが約10mm 増加することと比較すると、非常に薄いです
CROWN/Samducksa 社のCAD 図面を基に設計したため、マイクロスイッチの接点位置が非常に正確です
業務用になりますので取扱説明書・パッケージは御座いません。
商品特性をよく理解できるお客様のみご購入下さい。
当店では取り付けのサポート等は一切行っておりません。
| 商品コード : cwl-5pcib |
| 製造元 : CROWN/Samducksa |
| 価格 : 2,700円（税込） |
 |
27pt |
GMOポイントは
ショッピングモールやサービスの垣根なく
多くのネットショップや複数のサービスで
利用する事ができる共通ポイントです。
|
|
|
|
27pt |
GMOポイントは
ショッピングモールやサービスの垣根なく
多くのネットショップや複数のサービスで
利用する事ができる共通ポイントです。
1ご注文あたり合計金額が5,000円以上の時に送料無料（一部除外商品を除く）

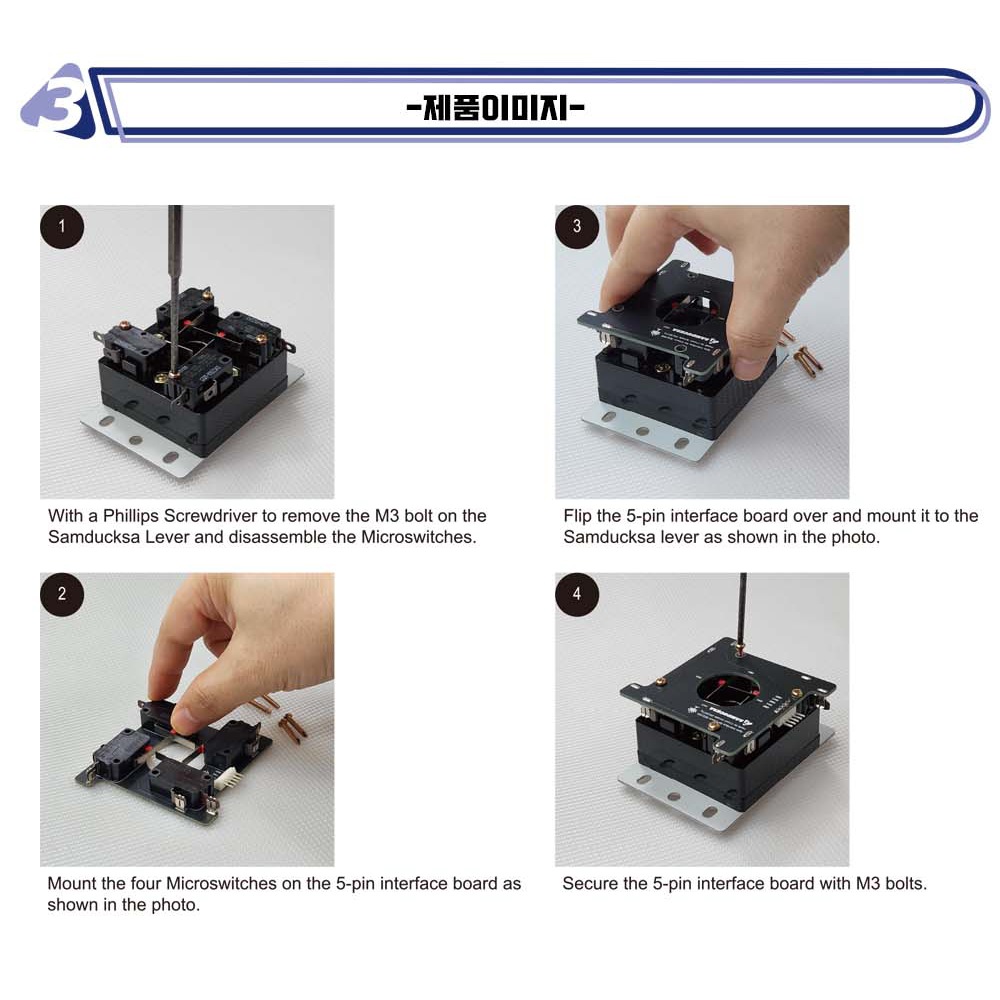

-取り付け手順-
（写真3を参照してください）
�� プラスドライバーを使って、SamducksaレバーのM3ボルトを外し、マイクロスイッチを分解します
�� 写真の通り、5ピンインターフェースボードに4つのマイクロスイッチを取り付けてください
�� 5ピンインターフェースボードを裏返し、写真のようにSamducksaレバーに取り付けてください
�� M3ボルトを使って5ピンインターフェース基板を固定してください
